CONTOH LAPORAN Ujian Kompetensi Kejuruan (UKK) SMKMERDESA "MIKROTIK" Paket 2

MERANCANG BANGUN DAN MENGKONFIGURASI WIFI ROUTER SEBAGAI GATEWAY INTERNET, WEB PROXY, DHCP SERVER DAN FIREWALL

LAPORAN AKHIR

UJIAN KOMPETENSI KEJURUAN (UKK)

SEKOLAH MENENGAH KEJURUAN (SMK) MERDESA

Diajukan Sebagai Salah Satu Syarat

Untuk Mengikuti Ujian Sekolah (US) dan Ujian Nasional (UN)

Program Studi Teknik Komputer dan Informatika

SMK MERDESA

Disusun Oleh :

Nama                           : Budiono

NIS                             : 1314.10.004

Program Keahlian       : Teknik Informasi dan Komputer

Bidang Keahlian         : Teknik Komputer dan Jaringan

YAYASAN MERDESA

SEKOLAH MENENGAH KEJURUAN (SMK) MERDESA

TAHUN 2016

LEMBAR PENGESAHAN

Laporan Ujian Kompetensi Kejuruan (UKK) ini telah disetujui dan disahkan :

Di SMK MERDESA

Tanggal : 20 Februari 2016

Mengetahui,

WAKA. Bid. Kurikulum Bahtiar Rifa’i, S.Pd

Ketua Jurusan TKJ Fierly Abdillah Rahman, S.Kom

Kepala SMK MERDESA

Ihsana Romadlon, M.Pd

LEMBAR PENGESAHAN PEMBIMBING

Laporan Ujian Kompetensi Kejuruan (UKK) ini telah disetujui dan disahkan :

Di SMK MERDESA

Tanggal : 29 Februari 2016

Mengetahui,

Pembimbing Hauludin, S.Pd

Ketua Jurusan TKJ Fierly Abdillah Rahman, S.Kom

LEMBAR PERSETUJUAN PENGUJI

Laporan Ujian Kompetensi Kejuruan (UKK) ini telah dipersentasikan dan dipertahankan didepan penguji

Tanggal : 20 Februari 2016

Penguji 1 M. Asyim Efendi

Penguji 2 Dra. Jelita Sirait

Mengetahui,

Kepala SMK Merdesa Ihsana Romadlon, M.Pd

Ka. Program TKJ Fierly A. Rahman, S.Kom

KATA PENGANTAR

            Puji syukur kehadirat Allah SWT Yang Maha Esa atas petunjuk, rahmat dan hidayah-Nya saya dapat menyelesaikan laporan Akhir Ujian Kompetensi Kejuruan (UKK) tanpa ada halangan apapun sesuai dengan waktu yang telah ditentukan. Laporan ini disusun berdasarkan pengalaman dan ilmu yang saya peroleh selama melaksanakan Ujian Kompetensi Kejuruan (UKK).

Penyusunan lapor akhir Ujian Kompetensi Kejuruan (UKK) ini adalah salah satu syarat untuk mengikuti Ujian Sekolah (US) dan Ujian Nasional (UN) dan laporan ini sebagai bukti bahwa saya telah melaksanakan dan menyelesaikan Ujian Kompetensi Kejuruan (UKK).

Dengan ini saya berterima kasih kepada seluruh dewan guru yang selama kurang lebih empat bulan ini telah memberikan kesempatan untuk mempersiapkan  dan melaksanakan Ujian Akhir Kompetensi Kejuruan (UKK).

Laporan ini dapat terbuat dan diselesaikan dengan adanya bantuan pihak pembimbing dari pihak sekolah, oleh karna itu saya mengucapkan terima kasih kepada:

1.      Bapak H. A. Saefudin, S.Pd.I M.M selaku Ketua Yayasan Merdesa.

2.      Bapak Ihsana Romadlon, M.Pd selaku Kepala Sekolah SMK Merdesa.

3.      Bapak M. Thobri, S.Pd.I selaku Wakaur Hubin SMK Merdesa.

4.      Bapak Fierly Abdillah Rahman, S.Kom selaku Ketua Jurusan TKJ SMK Merdesa.

5.      Bapak Bahtiar Rifa’i, S.Pd selaku Wakaur Kurikulum SMK Merdesa.

6.      Bapak Hauludin, S.Pd selaku Pembimbing Sekolah SMK Merdesa.

7.      Serta  semua pihak yang tidak dapat penulis sebutkan satu persatu yang telah mambantu dalam proses penyusunan laporan ini.

Penyusunan laporan ini sebagai salah satu syarat untuk mengikuti Ujian Sekolah (US) dan Ujian Nasional (UN) tahun pelajaran 2015/2016 serta sebagai bukti bahwa telah melaksanakan Ujian Kompetensi Kejuruan (UKK).

Penulis menyadari sepenuhnya bahwa laporan ini masih jauh dari sempurna. Untuk itu kritik dan saran yang sifatnya membangun demi kesempurnaan laporan ini sangat penulis harapan. Mudah-mudahan laporan ini dapat bermanfaat bagi penulis khususnya dan pembaca pada umumnya.

Pontang, 23 Februari 2016

Penyusun

Budiono                .

NIS : 1314.10.004

MOTTO

Jangan merasa yakin kedepan menjadi orang yang sukses jika tidak punya prinsip dan keberanian

PERSEMBAHAN

Laporan ini penulis persembahkan untuk kedua orang tua yang telah banyak memotivasi, teman-teman yang telah mendukung dan guru-guru yang telah memberikan bimbingan kepada penulis, sehingga penulis bisa menyelesaikan laporan ini.

DAFTAR ISI

HALAMAN JUDUL

LEMBAR PENGESAHAN .................................................................................   i

LEMBAR PENGESAHAN PEMBIMBING ......................................................  ii

LEMBAR PENGESAHAN PENGUJI ...............................................................  iii

KATA PENGANTAR ...........................................................................................  iv

MOTO ...................................................................................................................  vi

PERSEMBAHAN ................................................................................................  vii

DAFTAR ISI ........................................................................................................  viii

BAB I. PENDAHULUAN

A.    Latar Belakang .......................................................................................................  1

B.     Maksud dan Tujuan ...............................................................................................  2

C.     Manfaat yang dirasakan ........................................................................................  3

BAB II. PROSES UJIAN PRAKTIK KEJURUAN

A.    Waktu dan Tempat Pelaksanaan ...........................................................................  4

1.      Jadwal Pelaksanaan ............................................................................  4

2.      Tempat Pelaksanaan ...........................................................................  4

B.     Alat dan Bahan .....................................................................................................  5

1.      Peralatan yang digunakan ..................................................................  5

2.      Bahan yang digunakan .......................................................................  6

C.     Soal/tugas ............................................................................................................  6

D.    Proses-proses Merancang Bangun dan Mengkonfigurasikan Wifi Router
       sebagai Gateway Internet, Web Proxy, DHCP Server dan Firewall ............  9

1.      Membuat / Perencanaan Topologi ....................................................  9

2.      Merancang dan Mengkonfigurasikan Wifi Router sebagai Gateway
       Internet, Web Proxy, DHCP Server dan Firewall .....................  13

E.     Hasil Yang Dicapai ............................................................................................  44

BAB III. TEMUAN

A.    Keterlaksanaan (Faktor Pendukung dan Penghambat) ......................................  45

1.      Faktor Pendukung ...........................................................................  45

2.      Faktor Penghambat .........................................................................  45

BAB IV. PENUTUP

A.    Kesimpulan .......................................................................................................  46

B.     Saran ................................................................................................................  47

DAFTAR PUSTAKA

BIODATA

BAB I

PENDAHULUAN

A.    Latar Belakang

Jaringan komputer adalah sekelompok komputer yang saling berhubungan satu sama lain dengan memanfaatkan media komunikasi dan suatu protokol komunikasi, sehingga antar komputer dapat saling berbagi dan bertukar informasi.

Pada saat ini, manfaat dari jaringan komputer sudah sangat banyak dirasakan. Apalagi dalam dunia komunikasi yang serba cepat ini, jaringan komputer sering kali berperan vital dalam kegiatan pendistribusian informasi yang cepat tersebut. Semua dari komponen yang tergabung dalam jaringan komputer tersebut haruslah mampu saling mendukung untuk menghasilkan satu sistem yang kokoh dan handal untuk melayani setiap permintaan informasi yang dibutuhkan oleh pengguna.

Sekian banyak manfaat dalam penerapan jaringan komputer tersebut ternyata belum dioptimalkan pada lingkungan pendidikan Sekolah Menengah Kejuruan (SMK) Merdesa merupakan Sekolah Menengah Kejuruan Swasta yang bertempat di Jl. Pontang – Banten Ds. Linduk Kec. Pontang Kab. Serang. Di SMK Merdesa terdapat satu jurusan, yaitu Teknik Komputer dan Jaringan (TKJ). Untuk dapat menyelesaikan belajar pada SMK Merdesa, mulai tahun pelajaran 2015/2016 siswa diharuskan membuat tugas akhir berupa suatu kegiatan Uji Kompetensi untuk mengikuti persyaratan menghadapi Ujian Sekolah dan Ujian Nasional.

B.     Maksud dan Tujuan

Adapun maksud dan tujuan pembuatan laporan Akhir Ujian Kompetensi Kejuruan (UKK) ini adalah sebagai berikut:

1.      Sebagai tanda bukti bahwa siswa telah melaksanakan kegiatan Ujian Kompetensi Kejuruan (UKK).

2.      Sebagai sarana evaluasi pelaksanaan kegiatan Ujian Kompetensi Kejuruan (UKK).

3.      Sebagai alat ukur kemampuan dan keberhasilan siswa dalam melaksanakan kegiatan Ujian Kompetensi Kejuruan (UKK).

4.      Meningkatkan pengetahuan dan keterampilan siswa untuk menjadi tenaga kerja yang profesional.

5.      Menjelaskan kepada pembaca tentang bagaimana cara Membangun dan Mengkonfigurasikan Wifi Router sebagai Gateway Internet, Web Proxy, DHCP Server dan Firewall.

6.      Mengetahui cara mengkonfigurasikan jaringan menggunakan MikroTik.

7.      Mengetahui cara Memblocking Website dan Memblocking File dengan menggunakan Win Box.

C.    Manfaat yang dirasakan

Dengan Membangun dan Mengkonfigurasikan Wifi Router sebagai Gateway Internet, Web Proxy, DHCP Server dan Firewall memberikan manfaat bagi penulis antara lain:

1.      Dengan diadakannya Uji Kompetensi Kejuruan (UKK) ini diharapkan siswa dapat mempersentasikan sejauh mana kemampuannya.

2.      Siswa diharapkan mampu membuat proposal atau laporan sebagai latihan awal untuk membuka wirausaha.

3.      Menumbuhkan rasa percaya diri pada siswa agar siap terjun di dunia usaha (dunia kerja).

4.      Siswa dapat menerapkan apa yang dipelajarkan di sekolah dalam Uji Kompetensi Kejuruan (UKK) kedalam dunia nyata.

BAB II

PROSES UJIAN PRAKTIK KEJURUAN

A.    Waktu dan Tempat Pelaksanaan

1.      Jadwal Pelaksanaan

Dalam kegiatan Ujian Kompetensi Kejuruan (UKK) ini, pihak sekolah memberikan waktu bagi para siswa untuk mempersiapkan diri dan kemampuan yang akan diujikan. Hal itu dilakukan agar siswa tidak memerlukan waktu yang cukup lama dalam menyelesaikan Ujian praktik kejuruan tersebut, pelaksanaan UKK pada tanggal 20 Februari 2016.

2.      Tempat Pelaksanaan

Pelaksanaan Ujian Kompetensi Kejuruan (UKK) ini di laksanakan di gedung SMK Merdesa sebagai tempat Ujian Kompetensi Kejuruan dan penyusunan pembuatan Laporan Ujian kompetensi kejuruan.

B.     Alat dan Bahan

1.      Peralatan yang digunakan

No	Nama Alat	Spesifikasi	Satuan	Jumlah
1	PC Server	·         Intel Core 2 Duo 2.0ghz ·         Ram Ddr2 1gb ·         DVD ·         HDD ·         Stiker windows original	Unit	Satu
2	PC Client	·         Prosesor Intel® Bay Trail ·         Windows 8.1 with Bing ·         Layar LED 19.5" HD+ (1600 x 900) ·         Integrated Intel HD Graphic Card ·         500GB HDD ·         2GB DDR3	Unit	Satu

2.      Bahan yang digunakan

No	Nama Alat/Komponen/Bahan	Spesifikasi	Jumlah	Keterangan
1	Koneksi Internet	1 Mbps	1 akses	-
2	Wifi Routerboard	MikroTik RB 94 – 2Nd  – hAP lite	1 buah	-
3	Switch	Min. Port : 5 Buah	1	-
4	PC Client/Laptop (untuk pengujian)	LAN Card   : 1 buah Wifi Card     : 1 buah Sist.Operasi : 1 buah	1 PC/Laptop	-
5	Kabel UTP	Min. Cat 5	10 m	-
6	Konektor	RJ 45	6 buah	-
7	Tang Crimping	Untuk RJ 45	1 buah	-
8	Kabel LAN Tester	Untuk RJ 45	1 buah	-
9	Obeng +/-	Ukuran screw PC	1 set	-

C.    Soal/tugas

Dalam kegiatan uji kompetensi anda bertindak sebagai Teknisi Jaringan. Tugas anda sebagai seorang teknisi Jaringan adalah merancang bangun dan mengkonfigurasi sebuah Wifi Router berfungsi sebagai Gateway Internet, Web Proxy, DHCP Server dan Firewall, kemudian internet tersebut dishare ke client melalui jalur kabel dan wireless.

Dengan Opsi konfigurasi sebagai berikut:

Konfigurasi Wifi Router

1.      Sistem Operasi           = Mikrotik Router OS

2.      DNS                          = Sesuai dengan DNS yang diberikan ISP

3.      Web Proxy                 = Yes

4.      Cache Administrator = nama_peserta@sekolah.sch.id

Ether1:

5.      IP Ether1                   = Sesuai dengan Network yang diberikan ISP

6.      Gateway                    = Sesuai dengan IP yang diberikan ISP

Ether2:

7.   Terhubung dengan kabel ke switch dan PC

8.   IP Ether2                      = 192.168.100.1/24

9.   DHCP Pool                  = 192.168.100.2-192.168.100.100

WLAN1 (WLAN Interface)

10.  IP WLAN 1                   = 192.168.200.1/24

11.  SSID                               = nama_peserta@proxy

12.  DHCP Pool                     = 192.168.200.2-192.168.200.100

13.  Blocking Site                 = http://www.linux.or.id

14.  Blocking File                  = .mp3, .mkv

15.  Buat Firewall yang memblokir akses intrnet melalui jalur wireless mulai pukul 19:00 (malam) – 07:00 (pagi)

Konfigurasi PC/Laptop Client (yang tergabung Ether2 malaui Swicth)

1.      IP LAN                       = Dinamis

2.      Sistem oprasi               = Window / Linux

Konfigurasi PC/Laptop Client (yang tergabung WLAN1 melalui wireles)

1.      IP LAN                       = Dinamis

2.      Sistem oprasi               = Window / Linux

Tugas Anda sebagai Teknisi Jaringan adalah :

Mengimplementasikan topologi jaringan diatas dengan ketentuan sebagai berikut:

1.      Menerapkan prosedur kesehatan, keselamatan kerja dan keamanan kerja yang diperlukan

2.      Melakukan pemasangan kabel UTP

3.      Melakukan pemasangan non managable switch

4.      Melakukan pemasangan dan konfigurasi jaringan local (LAN)

5.      Melakukan pemasangan dan konfigurasi jaringan internet (WAN)

6.      Melakukan pemasangan dan konfigurasi jaringan nirkabel (WLAN)

7.      Melakukan instalasi dan konfigurasi Server/Router (Web Proxy)

8.      Melakukan instalasi dan konfigurasi DHCP Server

9.      Melakukan konfigurasi Firewall pada router

10.  Melakukan pengujian pada system.

Pengujian dari PC Client yang terhubung kabel:

a.       IP DHCP Client

b.      Koneksi internet

Pengujian dari Laptop Client yang terhubung wireless:

a.       Blocking Site

b.      Blocking File

c.       Blocking akses internet pada waktu yang telah ditentukan

11.  Membuat laporan tertulis tentang konfigurasi yang dilakukan.

GAMBAR KERJA

D.    Proses-proses Merancang Bangun dan Mengkonfigurasikan Wifi Router sebagai Gateway Internet, Web Proxy, DHCP Server dan Firewall

1.      Membuat / Perencanaan Topologi

Topologi atau arsitektur jaringan merupakan pola hubungan antar terminal dalam suatu sistem jaringan komputer. Topologi ini akan mempengaruhi tingkat efektifitas kinerja jaringan. Dalam Merancang Bangun dan Mengkonfigurasikan Wifi Router sebagai Gateway Internet, Web Proxy, DHCP Server dan Firewall biasanya menggunakan Topologi Star.

Dengan Opsi konfigurasi sebagai berikut:

Konfigurasi Wifi Router

1.      Sistem Operasi           = Mikrotik Router OS

2.      DNS                          = 192.168.1.1

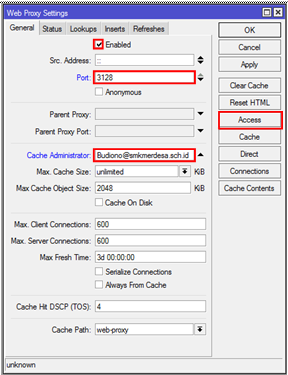

3.      Web Proxy                 = Yes

4.      Cache Administrator = Budiono@smkmerdesa.sch.id

Ether1:

5.      IP Ether1                   = 192.168.1.24/24

6.      Gateway                    = 192.168.1.1

Ether2:

7.   Terhubung dengan kabel ke switch dan PC

8.   IP Ether2                      = 192.168.100.1/24

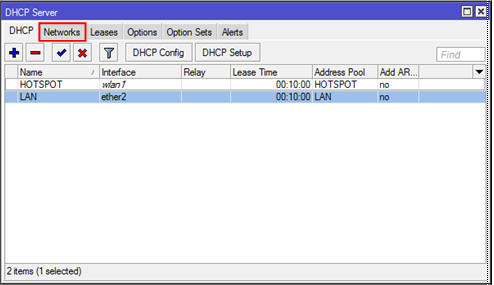

9.   DHCP Pool                  = 192.168.100.2-192.168.100.100

WLAN1 (WLAN Interface)

10.  IP WLAN 1                   = 192.168.200.1/24

11.  SSID                               = Budiono@proxy

12.  DHCP Pool                     = 192.168.200.2-192.168.200.100

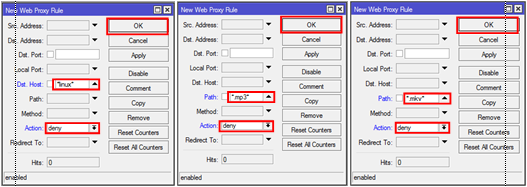

13.  Blocking Site                 = http://www.linux.or.id

14.  Blocking File                  = .mp3, .mkv

15.  Buat Firewall yang memblokir akses intrnet melalui jalur wireless mulai pukul 19:00 (malam) – 07:00 (pagi)

Konfigurasi PC/Laptop Client (yang tergabung Ether2 malaui Swicth)

1.      IP LAN                       = Dinamis

2.      Sistem oprasi               = Window / Linux

Konfigurasi PC/Laptop Client (yang tergabung WLAN1 melalui wireles)

3.      IP LAN                       = Dinamis

4.      Sistem oprasi               = Window / Linux

Tugas Anda sebagai Teknisi Jaringan adalah :

Mengimplementasikan topologi jaringan diatas dengan ketentuan sebagai berikut:

1.      Menerapkan prosedur kesehatan, keselamatan kerja dan keamanan kerja yang diperlukan

2.      Melakukan pemasangan kabel UTP

3.      Melakukan pemasangan non managable switch

4.      Melakukan pemasangan dan konfigurasi jaringan local (LAN)

5.      Melakukan pemasangan dan konfigurasi jaringan internet (WAN)

6.      Melakukan pemasangan dan konfigurasi jaringan nirkabel (WLAN)

7.      Melakukan instalasi dan konfigurasi Server/Router (WebProxy)

8.      Melakukan instalasi dan konfigurasi DHCP Server

9.      Melakukan konfigurasi Firewall pada router

10.  Melakukan pengujian pada system.

Pengujian dari PC Client yang terhubung kabel:

a.       IP DHCP Client

b.      Koneksi internet

Pengujian dari Laptop Client yang terhubung wireless:

a.       Blocking Site

b.      Blocking File

c.       Blocking akses internet pada waktu yang telah ditentukan

11.  Membuat laporan tertulis tentang konfigurasi yang dilakukan.

GAMBAR KERJA

2.      Merancang dan Mengkonfigurasikan Wifi Router sebagai Gateway Internet, Web Proxy, DHCP Server dan Firewall

Pertama buka aplikasi Winbox

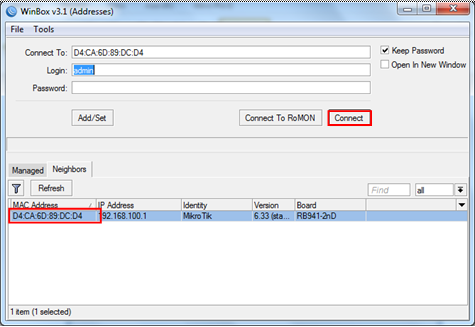

Klik Neighbors kemudian klik Refresh untuk menampilkan MAC Address

Klik Connect

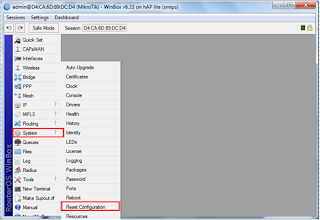

Klik InterfacesàReset Configuration

Centangkan bagian Do Not Backup kemudian klik Reset Configuration

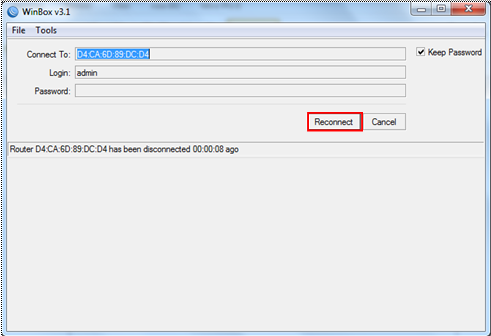

Klik Reconnect

Kemudian klik Remove Configuration

Close aplikasi Winbox kemudian klik Reconnect

Klik Interfacesàether1

Klik kanan lalu klik Comment

Tulis WAN lalu OK

Klik ether2 tulis LAN lalu OK

Klik wlan1 tulis HOTSPOT lalu OK

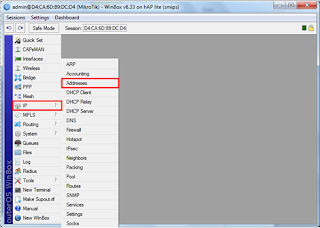

Klik IP à Addresses

Klik + (Plus)

Address	: 192.168.1.24/24	Address	: 192.168.100.1/24	Address	: 192.168.200.1/24
Interface	: ether1	Interface	: ether2	Interface	: wlan1

Setelah selesai address list-Nya kemudian Close

Klik IPàDNS

Servers : 192.168.1.1 kemudian klik

  disamping OK

untuk menambahkan kolom dan kolomnya diisi dengan 8.8.8.8 dan
Centangkan Allow Remote Requests lalu OK

Klik IPàRoutes

Gateway	:	192.168.1.1
Check Gateway	:	Ping
Type	:	Unicast

Setelah selesai maka Klik OK

Klik IPàFirewall

Kemudian setelah terbuka firewall-Nya maka arahkan ke-NAT setelah itu

Klik General kemudian ubah Chain menjadi srcnat

Klik Action pada bagian atas kemudian ubah Action-Nya menjadi masquerade

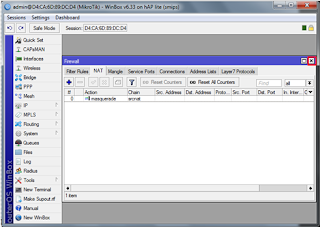

Setelah selesai maka klik OK lalu klik Close New NAT Rule

Setelah selesai New NAT Rule maka Close Firewall

Klik New Terminal untuk ping DNS google (ping 8.8.8.8)

Jika ada tulisan no route to host berarti itu masih ada yang salah

Klik IPàPool

Name	: LAN	Name	: HOTSPOT
Addresses	: 192.168.100.2-192.168.100.100	Addresses	: 192.168.200.2-192.168.200.100

Setelah selesai kemudian Close IP Pool

Klik IPàDHCP Server Kemudian klik + (Plus)

Name	: LAN	Name	: HOTSPOT
Interface	: ether2	Interface	: wlan1
Address Pool	: LAN	Address Pool	: HOTSPOT

Setelah selesai maka arahkan ke Networks

Klik + (Plus)

Address	: 192.168.100.0/24	Address	: 192.168.200.0/24
Gateway	: 192.168.100.1	Gateway	: 192.168.200.1
DNS Servers	: 192.168.100.1	DNS Servers	: 192.168.200.1

Setelah selesai mengconfigursikan Network maka bagian huruf HOTSPOT

akan berubah menjadi warna merah kemudian Close DHCP Server

Setelah itu restart Winbox dengan cara Klik SystemàReboot--> Yes



192.168.1.24

Setelah selesai maka ping DNS google dengan RUN

Klik Windows+R pada keyboard untuk menampilkan RUN

                                Kemudian tulis (ping 8.8.8.8) untuk ping DNS google

Setelah selesai terkoneksi maka Close CMD jika ada tampilan PING: transmit failed. General failure/Time out. pada CMD

Maka itu belum terkoneksi masih ada yang salah

Setelah selesai ping DNS google dan hasilnya terkoneksi maka langkah selanjutnya klik Interfaces arahkan pada HOTSPOT kemudian klik dua kali

Arahkan ke-Wireless

Mode	:	ap bridge
Band	:	2GHz-B/G/N
Channel Width	:	20MHz
Frequency	:	Auto
SSID	:	Budiono@proxy

Arahkan ke-wlan1 (HOTSPOT) kemudian klik kanan pilih enable (Ctrl+E)

Setelah selesai Close Interface list

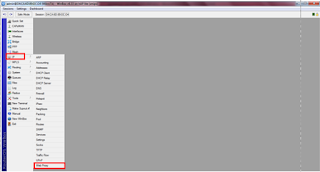

Klik IPàWeb Proxy

Centangkan Enable

Port	:	3128
Cache Administrator	:	Budiono@smkmerdesa.sch.id

Kemudian klik Access

Dst. Host	: *linux*	Path	: *.mp3*	Path	: *.mkv*
Action	: deny	Action	: deny	Action	: deny

Close Web Proxy Access

Klik OK

IPàFirewall arahkan ke-NAT

Chain	:	Dstnat
Src. Address	:	192.168.200.0/24
Protocol	:	6 (tcp)
Dst. Port	:	80
In. Interface	:	wlan1 (HOTSPOT)

Arahkan ke-Action

Action	:	Redirect
To Pots	:	3128

Setelah selesai memblock website dan file di Web Proxy (linux, mp3, dan mkv) maka langkah selanjutnya buka Laptop kemudian klik Wireless pada samping bawah desktop, kemudian Koneksikan ke Budiono@proxy setelah selesai buka Browser (Google Chrome, Mozilla Firefox atau Internet Explorer) kemudian ketik http://www.linux.or.id pada URL, setelah selesai maka hasilnya ERROR : Forbidden maka itu tandanya berhasil, jika masih bisa memasuki website maka itu tandanya belum berhasil masih ada yang salah

Setelah selesai mengecek Website Linux dan hasilnya ERROR : Forbidden (berhasil) langkah selanjutnya mengecek File Mp3 yang terblock, pertama buka google (http://www.google.com) kemudian search Mp3 pada google, lalu buka website apa saja untuk mendownload Mp3 setelah selesai membuka website Mp3 maka download lagu apa saja, setelah klik download dan hasilnya ERROR : Forbidden maka itu tandanya berhasil, jika masih bisa mendownload maka itu tandanya belum berhasil masih ada yang salah

Setelah selesai mengecek Block File Mp3 dan hasilnya ERROR : Forbidden (berhasil) langkah selanjutnya mengecek File Mkv yang terblock, pertama buka google (http://www.google.com) kemudian search Download Video Mkv pada google, lalu buka website pertama untuk mendownload Video Mkv setelah selesai membuka website Mkv, maka download Video Mkv apa saja, setelah klik download dan hasilnya ERROR : Forbidden maka itu tandanya berhasil, jika masih bisa mendownload maka itu tandanya belum berhasil masih ada yang salah

Arahkan ke Filter Rules kemudian klik + (Plus)

Chain : forward

Arahkan ke-Action

Action-Nya : drop kemudian klik Comment

Diisi dengan blok setelah selesai klik OK

Klik SystemàScheduler kemudian klik + (Plus)

Name	:	blok on	Name	:	blok off
Star Time	:	19:00:00	Star Time	:	07:00:00
Interval	:	1d 00:00:00	Interval	:	1d 00:00:00
On Event	:	blok-on	On Event	:	blok-off

Ket : Interval yang dulunya 00:00:00 didepannya dikasih 1d

kemudian menjadi 1d 00:00:00

Klik SystemàScript kemudian klik + (Plus)

Name	:	blok-on	Name	:	blok-off
Source	:	/ip firewall filter set [find comment=”blok”] disable=”no”	Source	:	/ip firewall filter set [find comment=”blok”] disable=”yes”

Ket : Jika blok-on maka source-Nya disable=”no”

Name Wireless :   Budiono@proxy Cache Administrator :    Budiono@smkmerdesa.sch.id Blok Website & File :   *linux*, *.mp3*, & *.mkv* Time Connection :   07:00:00-19:00:00 Time Not-connection :   19:00:00-07:00:00

Jika blok-off maka source-Nya disable=”yes”

Maka Hasil-Nya :

E.     Hasil Yang Dicapai

Dalam pengerjaan Tugas Akhir ini, hasil yang kami capai cukup memuaskan. Walaupun terdapat banyak kendala yang muncul baik dari dalam maupun dari luar dalam proses pengerjaan Project Tugas Akhir ini, tetapi kami dapat mengerjakannya dengan baik.

BAB III

TEMUAN

A.    Keterlaksanaan (Faktor Pendukung dan Penghambat)

Berikut ini adalah faktor pendukung dan faktor penghambat terhadap pelaksanaan kegiatan Ujian Kompetensi Kejuruan (UKK).

1.      Faktor Pendukung:

a.       Adanya jam tambahan sore hari

b.      Tersedianya informasi yang cukup (tutorial di internet).

c.       Adanya keinginan siswa untuk mendapatkan hasil yang baik.

d.      Beberapa alat dan bahan mudah di dapatkan.

e.       Kerjasama yang baik antara semua pihak.Adanya referensi tentang bagaimana penyusunan laporan Tugas Akhir dari Pembimbing.

2.      Faktor Penghambat:

a.       Adanya keterbatasan waktu antara waktu Ujian Nasional dengan Ujian Kompetensi Kejuruan (UKK) yang saling berdekatan.

BAB IV

PENUTUP

Pembuatan Tugas Akhir ini Penulis laksanakan selama kurang lebih Satu Minggu. Berdasarkan data-data yang disajikan yang belum sempurna dan masih banyak kesalahan-kesalahan, sehingga Penulis minta maaf yang sebesar-besarnya. Dan tidak lupa kami ucapkan terima kasih kepada semua pihak yang telah membantu dan yang selalu memberikan dukungan, bimbingan dan saran yang bersifat membangun dalam menyelesaikan Tugas Akhir ini.

A.    Kesimpulan

Dari pembahasan laporan Tugas Akhir di atas maka dapat disimpulkan:

1)      Dengan adanya teknologi informasi masyarakat dapat mengetahui perkembangan dan kemajuan ilmu teknologi informasi di era Modern ini. Sehingga masyarakat akan mengalami kemajuan dalam mengolah informasi dan teknologi yang berkembang.

2)      Dengan adanya jaringan maka mempermudah bagi para pengguna komputer untuk dapat saling berkomunikasi dan bertukar data (sharing data).

B.     Saran

Sebaiknya kegiatan Ujian Kompetensi Kejuruan (UKK) ini dikaji ulang mengenai masalah waktu pelaksanaannya agar tidak mengganggu konsentrasi siswa dalam menghadapi Ujian Nasional (UN) dan juga Ujian Kompetensi Kejuruan (UKK). Serta dalam proses unjuk kerja diharapkan diadakan pelatihan khusus sehingga siswa tidak terlalu banyak gangguan dalam proses pelaksanaannya, juga siswa dapat memahami lebih mendalam tentang pekerjaan yang akan diajukan. Dan diharapkan juga adanya pelatihan untuk penyusunan laporan Ujian Kejuruan Komputer (UKK).
